Sơ đồ lắp lọc nước đầu nguồn giúp người dùng hình dung chính xác vị trí của từng thiết bị và hướng đi của dòng nước trong hệ thống. Lắp đặt đúng sơ đồ không chỉ giúp bộ lọc hoạt động hiệu quả mà còn hạn chế rò rỉ, giảm áp lực nước và thuận tiện khi bảo trì, thay lõi. Vậy hệ thống lọc nước đầu nguồn gồm những bộ phận nào và cách bố trí ra sao? Cùng tìm hiểu chi tiết trong bài viết dưới đây.
Hệ thống lọc nước đầu nguồn có vai trò gì?
Trước khi đi tìm hiểu sơ đồ lắp lọc nước đầu nguồn, bạn cần hiểu rõ được vai trò của hệ thống này là gì đối với nguồn nước của gia đình bạn. Hệ thống lọc tổng đầu nguồn được lắp tại vị trí nước đi vào nhà, có nhiệm vụ xử lý nguồn nước trước khi phân phối đến các thiết bị và khu vực sử dụng. Một số vai trò chính của hệ thống gồm:
- Loại bỏ cặn bẩn: Giữ lại đất, cát, bùn, rỉ sét và các hạt tạp chất có kích thước lớn trong nước.
- Giảm độ đục và mùi khó chịu: Các cấp lọc phù hợp có thể hỗ trợ cải thiện độ trong, mùi và chất lượng cảm quan của nước.
- Hạn chế tạp chất gây ảnh hưởng thiết bị: Giúp giảm cặn bám trong đường ống, vòi nước, sen tắm, máy giặt và các thiết bị sử dụng nước.
- Bảo vệ hệ thống đường ống: Nước được xử lý sơ bộ trước khi đi vào mạng lưới cấp nước trong nhà, góp phần hạn chế tình trạng tích tụ cặn.
- Cải thiện chất lượng nước sinh hoạt: Nguồn nước sau lọc phù hợp hơn cho các nhu cầu như tắm giặt, vệ sinh và sinh hoạt hằng ngày.
- Tăng hiệu quả cho các thiết bị lọc phía sau: Khi nước đầu vào đã được loại bỏ bớt cặn và tạp chất, các thiết bị lọc tiếp theo có điều kiện hoạt động ổn định hơn.
- Tiện lợi trong bảo trì: Hệ thống được bố trí tập trung tại đầu nguồn nên việc kiểm tra, vệ sinh và thay lõi lọc thường thuận tiện hơn.
Combo lọc tổng đầu nguồn 3 cấp UF3000 + 2 cốc (PP5+CTO)
Sơ đồ lắp lọc nước đầu nguồn
Sơ đồ lắp lọc nước đầu nguồn cần được bố trí theo đúng chiều dòng chảy để nước được xử lý lần lượt qua từng cấp lọc. Một hệ thống phổ biến có thể đi theo sơ đồ:
Nguồn nước → Van tổng → Đồng hồ áp (nếu có) → Lọc thô → Cột lọc đa tầng → Cột than hoạt tính → Cột làm mềm (nếu cần) → Lọc tinh → Bồn chứa/đường ống cấp nước → Điểm sử dụng
Nguồn nước đầu vào
Nước từ đường ống cấp nước, bể chứa hoặc giếng sẽ được dẫn vào hệ thống lọc. Trước khi lắp đặt, nên xác định đặc điểm nguồn nước như độ đục, cặn, mùi, độ cứng… để lựa chọn số lượng và loại cột lọc phù hợp.
Van khóa và thiết bị kiểm soát
Van tổng được đặt ở đầu hệ thống nhằm kiểm soát dòng nước và dễ dàng ngắt nước khi cần bảo trì. Với những hệ thống lớn, có thể bố trí thêm đồng hồ đo áp, van một chiều hoặc van xả tùy thiết kế.

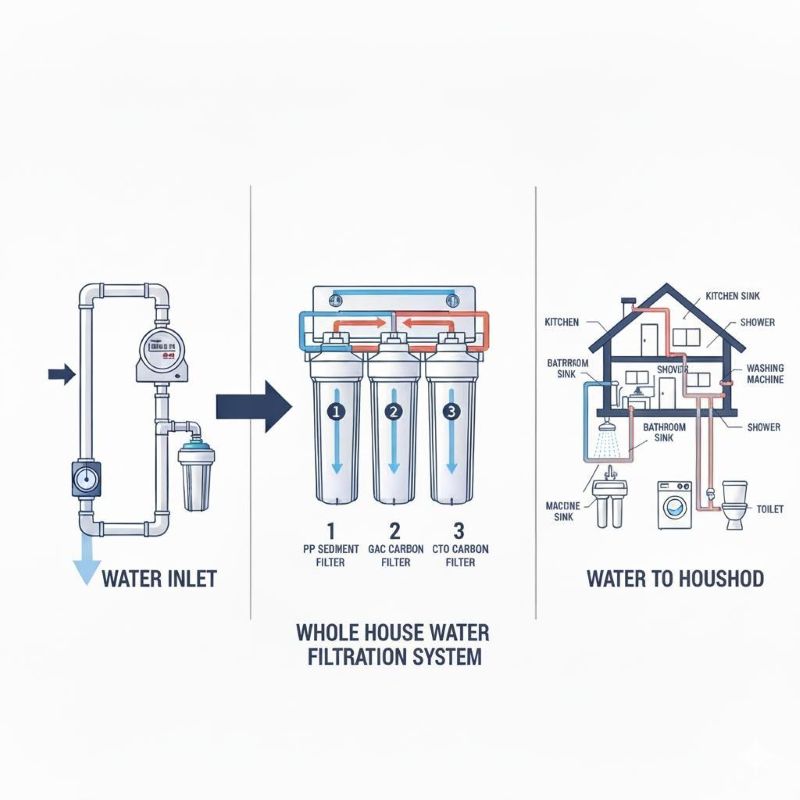

Sơ đồ lắp lọc nước đầu nguồn
Cấp lọc thô
Đây thường là cấp lọc đầu tiên, có nhiệm vụ giữ lại các tạp chất có kích thước lớn như bùn đất, cát, rỉ sét và cặn lơ lửng. Lọc thô giúp bảo vệ các cấp lọc phía sau và hạn chế cặn đi sâu vào hệ thống.
Cột lọc đa tầng
Sau lọc thô, nước có thể đi qua cột lọc chứa nhiều lớp vật liệu như sỏi đỡ, cát lọc hoặc các vật liệu chuyên dụng. Cấp lọc này hỗ trợ loại bỏ thêm cặn và một số tạp chất tùy theo loại vật liệu được sử dụng.
Cột than hoạt tính
Cột than hoạt tính thường được bố trí tiếp theo để hỗ trợ giảm mùi, màu và các hợp chất hữu cơ trong nước. Đây là cấp lọc phổ biến trong nhiều hệ thống xử lý nước sinh hoạt đầu nguồn.
Cột làm mềm nước
Nếu nguồn nước có độ cứng cao, hệ thống có thể bổ sung cột làm mềm sử dụng hạt trao đổi ion. Cấp này giúp giảm các ion gây độ cứng, từ đó hạn chế tình trạng đóng cặn tại đường ống và thiết bị sử dụng nước.
Lọc tinh sau cùng
Một số hệ thống được bổ sung lõi lọc tinh ở cuối để giữ lại các hạt cặn nhỏ còn sót lại trước khi nước được đưa vào bồn chứa hoặc mạng lưới cấp nước trong nhà.
Đường nước sau lọc
Nước sau khi hoàn thành các cấp xử lý sẽ được dẫn đến bồn chứa hoặc đường ống cấp nước để sử dụng cho tắm giặt, vệ sinh và các nhu cầu sinh hoạt khác.
Tham khảo thêm: Top lọc tổng đầu nguồn gia đình đáng mua 2026
Lưu ý khi lắp lọc nước đầu nguồn
Để hệ thống lọc nước đầu nguồn hoạt động ổn định và đạt hiệu quả xử lý tốt, khi lắp đặt cần chú ý:
- Kiểm tra nguồn nước: Xác định tình trạng nước đầu vào để lựa chọn cấp lọc phù hợp.
- Lắp đúng chiều dòng nước: Tuân thủ ký hiệu IN – OUT trên cốc lọc và cột lọc.
- Chọn vị trí lắp đặt: Ưu tiên nơi khô ráo, chắc chắn, có đủ không gian để vệ sinh và thay lõi.
- Đảm bảo áp lực nước: Kiểm tra áp lực đầu vào, sử dụng bơm tăng áp nếu nguồn nước quá yếu.
- Kiểm tra đường ống và khớp nối: Các vị trí kết nối cần được lắp chắc chắn để hạn chế rò rỉ.
- Xả nước sau khi lắp: Xả bỏ nước đầu tiên theo hướng dẫn trước khi sử dụng.
- Bảo trì định kỳ: Kiểm tra và thay lõi, vật liệu lọc đúng thời gian để duy trì hiệu quả xử lý.
Việc nắm rõ sơ đồ lắp lọc nước đầu nguồn là bước quan trọng để hệ thống vận hành ổn định, lọc nước hiệu quả và dễ dàng kiểm tra khi cần thiết. Tùy chất lượng nguồn nước và nhu cầu sử dụng, cấu hình bộ lọc có thể được điều chỉnh cho phù hợp. Nếu chưa có kinh nghiệm lắp đặt, bạn nên lựa chọn thiết bị đồng bộ và nhờ kỹ thuật viên hỗ trợ để đảm bảo hệ thống hoạt động an toàn, đúng tiêu chuẩn.
