Sơ đồ điện máy lọc nước RO là tài liệu quan trọng giúp người dùng hiểu rõ cách các linh kiện điện như bơm tăng áp, van điện từ, công tắc áp thấp, công tắc áp cao và bộ nguồn được kết nối với nhau để máy vận hành ổn định. Việc nắm được sơ đồ điện không chỉ hỗ trợ lắp đặt đúng kỹ thuật mà còn giúp kiểm tra, bảo dưỡng và xử lý các lỗi thường gặp một cách nhanh chóng.

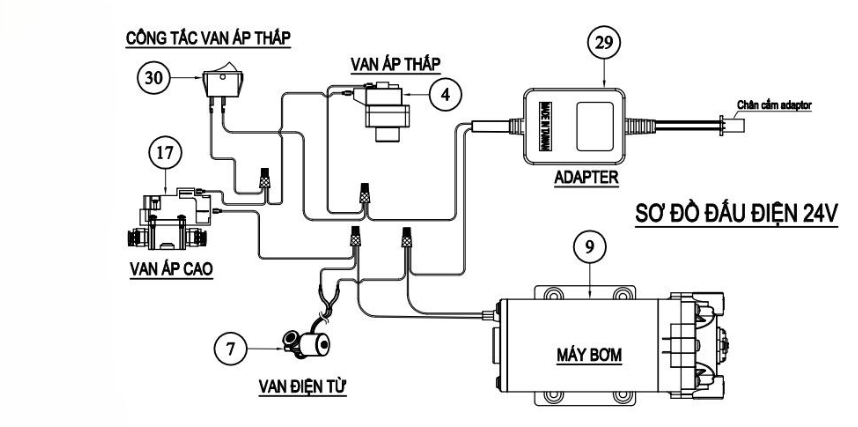

Sơ đồ điện máy lọc nước RO cho người dùng
Sơ đồ điện máy lọc nước RO cho người dùng thể hiện cách kết nối giữa các bộ phận điện quan trọng như bộ nguồn (adapter), bơm tăng áp, van điện từ, công tắc áp thấp, công tắc áp cao và các đầu nối tín hiệu. Dựa vào sơ đồ này, người dùng có thể dễ dàng hình dung nguyên lý hoạt động của máy lọc nước, kiểm tra các kết nối khi lắp đặt hoặc xác định nguyên nhân của một số lỗi thường gặp như máy không chạy, bơm hoạt động liên tục hoặc máy không tự ngắt khi bình áp đầy.
Sơ đồ điện máy lọc nước RO cho người dùng
Mặc dù sơ đồ điện khá trực quan, người dùng chỉ nên thực hiện các thao tác kiểm tra cơ bản. Đối với các sự cố liên quan đến nguồn điện hoặc cần thay thế linh kiện, nên ngắt nguồn điện trước khi thao tác và liên hệ kỹ thuật viên có chuyên môn để đảm bảo an toàn cũng như tránh ảnh hưởng đến tuổi thọ của máy lọc nước RO.

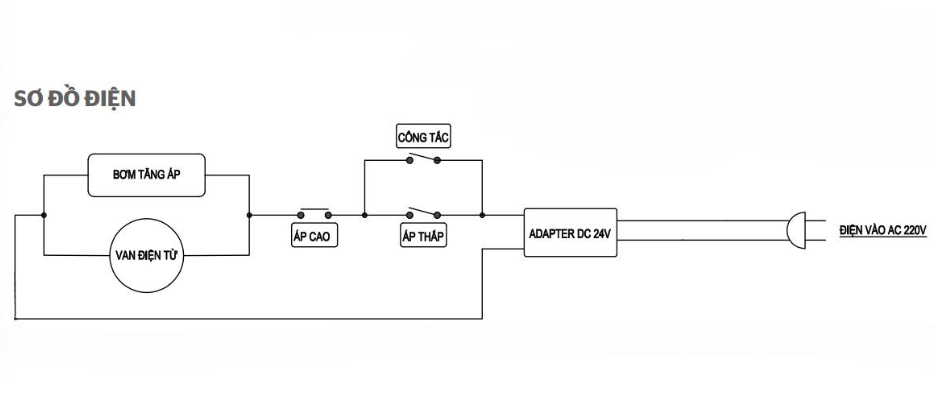

Sơ đồ điện máy lọc nước RO cho nhân viên lắp đặt
Khác với sơ đồ dành cho người dùng, sơ đồ điện máy lọc nước RO cho nhân viên lắp đặt thường được thể hiện bằng các ký hiệu kỹ thuật và đường đấu nối thay vì hình ảnh mô phỏng từng linh kiện. Do đã có kiến thức chuyên môn và kinh nghiệm thực tế, kỹ thuật viên có thể dễ dàng nhận biết chức năng của từng bộ phận cũng như vị trí kết nối chỉ thông qua sơ đồ mạch điện.
Sơ đồ điện máy lọc nước RO cho nhân viên lắp đặt
Thông qua sơ đồ này, nhân viên lắp đặt có thể xác định chính xác trình tự đấu nối từ nguồn điện đầu vào đến các thiết bị như Adapter, công tắc áp thấp, van điện từ, công tắc áp cao, bơm tăng áp và các linh kiện liên quan. Việc đấu nối đúng theo sơ đồ không chỉ giúp máy lọc nước RO vận hành ổn định, tự động ngắt khi bình áp đầy mà còn hỗ trợ quá trình kiểm tra, bảo trì và xử lý sự cố diễn ra nhanh chóng, chính xác.
Tham khảo thêm: Sơ đồ máy lọc nước RO đầy đủ chi tiết
Nguyên lý hoạt động bảng mạch máy lọc nước RO
Bảng mạch máy lọc nước RO đóng vai trò là trung tâm điều khiển, tiếp nhận và xử lý tín hiệu từ các thiết bị như công tắc áp thấp, công tắc áp cao, van điện từ và bơm tăng áp để điều khiển toàn bộ quá trình lọc nước. Nhờ đó, máy có thể vận hành tự động, đảm bảo nguồn nước đầu ra ổn định và an toàn.
Khi máy được cấp nguồn, bảng mạch sẽ kiểm tra trạng thái của các công tắc áp suất. Nếu nguồn nước đầu vào đủ áp lực và bình áp chưa đầy, bảng mạch sẽ kích hoạt van điện từ mở để nước đi vào hệ thống, đồng thời cấp điện cho bơm tăng áp đẩy nước qua các lõi lọc và màng RO. Nước tinh khiết sau khi lọc sẽ được dẫn vào bình áp hoặc chảy trực tiếp ra vòi sử dụng.
Nguyên lý hoạt động máy lọc nước RO
Khi bình áp đầy hoặc người dùng đóng vòi lấy nước, áp suất trong hệ thống tăng lên làm công tắc áp cao tác động. Lúc này, bảng mạch sẽ tự động ngắt nguồn cấp cho bơm tăng áp và đóng van điện từ, giúp máy dừng hoạt động, tránh lãng phí điện năng và nước.
Trong trường hợp nguồn nước đầu vào yếu hoặc bị mất nước, công tắc áp thấp sẽ gửi tín hiệu đến bảng mạch để ngắt hoạt động của bơm. Cơ chế này giúp bảo vệ bơm khỏi tình trạng chạy khô, đồng thời nâng cao tuổi thọ cho toàn bộ hệ thống máy lọc nước RO.
Hiểu rõ sơ đồ điện máy lọc nước RO sẽ giúp bạn dễ dàng lắp đặt, kiểm tra và khắc phục các sự cố phát sinh trong quá trình sử dụng. Hy vọng những thông tin trong bài viết đã giúp bạn có cái nhìn tổng quan về hệ thống điện của máy lọc nước RO.
